    顎式破碎機啟動困難造成跳閘的故障分析與解決

    上周,云南昆明滇重機械的選礦設備技術部接到文山麻栗坡一個顎式破碎機用戶的求助,他采購的PE1500×1200鄂破機在開機啟動的時候經常出現越級跳閘的故障,甚至有的時候干脆啟動不起來,必須用輔助設備帶動皮帶輪轉過啟動死角才能正常啟動。為此,云南昆明滇重礦機的一線工程師立刻趕赴現場進行排查,經過查詢昆明顎式破碎機用戶資料數據庫,本案例中的PE1500×1200顎式破碎機額定生產能力為550噸/小時,配備的電機為8極180KW繞線電機。

    云南昆明滇重礦機工程師對故障原因的判斷分析

    1.顎式破碎機啟動造成越級跳閘的故障分析

    經過現場勘察,該用戶的PE1500×1200顎式破碎機上級變壓器同時也要為一臺480kW的高壓繞線電機以及風機、皮帶輸送機等提供動力,在這種情況下,如果別的負載已經在線運行,在啟動鄂破機的時候因為啟動電流過大,就會造成變壓器的過流保護,從而引起越級跳閘。相關技術數據如下:變壓器過流保護設定:Idij=1.2Ie=1.2×1475=1770A,整定時間:5-7S。如果PE1500×1200鄂破機此阿勇頻敏線圈啟動則啟動電流為:3×325=975A,而如果顎式破碎機采用液體電阻柜啟動的話啟動電流為:1.3×325=422.5A,從而可以降低啟動電流強度50%以上。

    2.鄂破機啟動死角的故障分析

    在這里,昆明滇重礦機需要普及一個技術問題,所謂“啟動死角”,就是指傳動機構中的曲軸和連桿位于一條直線上,此時如果曲軸轉動只能給連桿一個橫向的力,而沒有垂直于連桿的分量,所以無法驅動連桿上下運動。在本案例中,因為這臺PE1500×1200顎式破碎機在停機時由于重力作用往往停在死角位置,所以很容易造成“啟動死角”的問題。

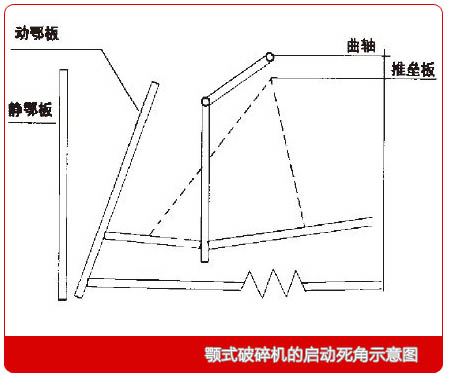

    顎式破碎機啟動死角示意圖

    而采用吊車輔助啟動,因為吊車的電機功率為5.5kW,而錐形滾筒直徑為400mm,轉速為20m/分鐘,通過計算可以得到飛輪的轉速為:(20/3.14*0.4)/(3/0.4)=2.2r/min,由于繞線點擊的轉速為735r/分鐘,皮帶輪與飛輪的半徑比為3×3.14/1.8=5.23,所以大皮帶輪的轉速為140r/分鐘,所以140/2.2=63,而電機功率比為180×1.9/5.5=62.2,所以,不采用吊車直接啟動是完全可以的。

    3.昆明滇重礦機的鄂破機技術工程師現場給出的解決方案

    通過現場勘查及分析計算,云南昆明滇重礦機的鄂破機技術工程師給出了相應的故障解決方法:

    對于鄂破針對啟動電流大容易造成越級跳閘的問題,可采用液體電阻啟動柜替代原來的頻敏線圈啟動柜,有效降低啟動電流50%;而對于鄂破機存在啟動死角的問題,通過對液體電阻啟動柜進行部分改造優化,在極板控制回路中串接時間繼電器,給出10秒鐘的最大啟動電阻(轉矩),保證足以克服啟動死角,使得鄂破機可以正常啟動。經過現場的試機運行,以及后續長達1年的技術跟蹤,這臺PE1500×1200顎式破碎機再也沒有出現過啟動故障的問題,證實這樣的技改方案是確實有效可行的,可以在類似的案例中借鑒采用。
