反擊式破碎機

反擊式破碎機概述

昆明滇重礦機PF系列反擊式破碎機(簡稱“反擊破”)可用于破碎各類邊長100-500mm、抗壓強度≤350Mpa的石灰石、花崗巖、混凝土等建筑廢料、礦石等,在國內各類礦山破碎作業、鐵路/高速公路/建筑業的人工砂石料生產等等。昆明滇重礦機的昆明反擊破碎機專家優化設計的系列反擊式破碎機破碎后的物料形狀呈立方體、大小均勻、≤40mm的占到九成,在各類人工砂石生產線中應用極廣。

反擊式破碎機主要結構

昆明滇重礦機系列PF反擊式破碎機經過數十年應用,在昆明反擊式破碎機專家團隊主導下,不斷根據用戶反饋進行深度研發和改進設計,目前在昆明破石機市場上享有盛譽。整機設計緊湊、結構相對簡單,從大體上看,主要由機殼、反擊轉子和機殼內鑲嵌的反擊板以及外部的皮帶輪等組成。目前昆明滇重礦機系列反擊破碎機主要結構示意圖如下:

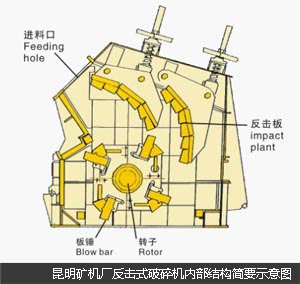

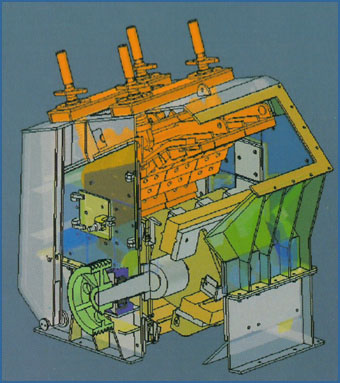

反擊式破碎機內部結構圖反擊式破碎機內部結構圖

反擊式破碎機的工作原理

反擊破工作時,轉子在電機的帶動下做高速旋轉,從上方進料口進入的物料被轉子上的板錘擊碎,而后被撞擊高速反拋至反擊襯板上實現二次破碎,繼而重新反彈回反擊破的板錘作用區被第三次破碎。物料在反擊破內被反復破碎共三次,至此基本已達到破碎設計要求,而后破碎后的物料經由反擊破下部的出料口排出。其中反擊架和轉子之間的距離可以根據所需物料的粒度和形狀而進行細微調整,以達到工藝設計需求。(聯系昆明滇重礦機,可預約參觀昆明反擊破碎機案例現場)反擊破工作原理示意圖如下所示:

昆明滇重礦機反擊破的特點

  • 昆明滇重礦機十數年技術積累、不斷改進,結構更緊湊更合理,完全無鍵連接,檢修方便,運營費用低;
  • 昆明滇重礦機嚴格選材,高鉻合金反擊板錘,耐磨損、抗沖擊,機件損耗小,使用時間更長,降低用戶成本,提高用戶綜合效益;
  • 板錘與反擊板之間距離可調,方便控制反擊式破碎機出料粒度和形狀;
  • 大進料口、破碎腔空間設計更大、可破碎硬度更高的物料,出料粒度好、大幅降低石粉量;
  • 最重要的,有昆明滇重礦機精湛的昆明反擊式破碎機技術力量做后盾,用戶可以得到迅捷高效的售后技術服務,免除用戶后顧之憂。

PF反擊式破碎機規格參數

型號規格
(mm)
進料口尺寸
(mm)
最大進料邊長
(mm)
生產能力
(t/h)
功率
(kw)
重量
(不包括電機kg)
PF-0607Φ644×740320×7701005-15304000
PF-0807Φ850×700400×73030010-25458000
PF-H-1007IIΦ1000×700400×73030025-4555-759232
PF-A-1010IIΦ1000×1050400×108035040-6075-9512000
PF-B-1210IIΦ1250×1050400×108035060-100110-16013740
PF-B-1214IIΦ1250×1400400×143035090-150132-18018000
PF-1013Φ1000×1300650×135040080-12011012000
PF-1315Φ1320×1500860×1520500160-25025019000
PF-1320Φ1320×2000860×2030500250-3003752400
